Válvula de mariposa con orejetas DN350 de 14" y asiento HEPDM | Válvula de mariposa

Válvula de mariposa con orejetas de 14" y rueda dentada — Asiento HEPDM | DN350

1. Descripción general del producto

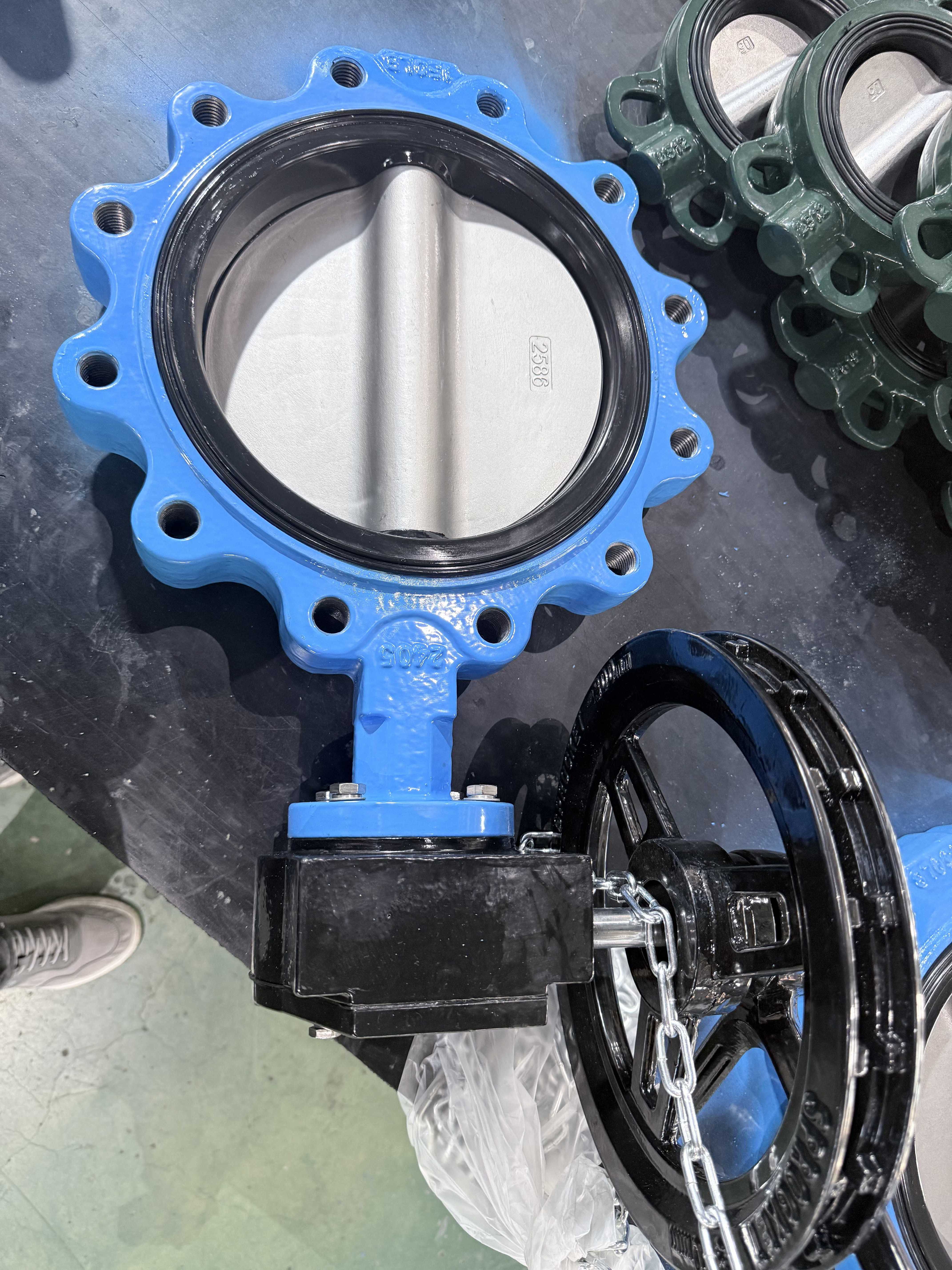

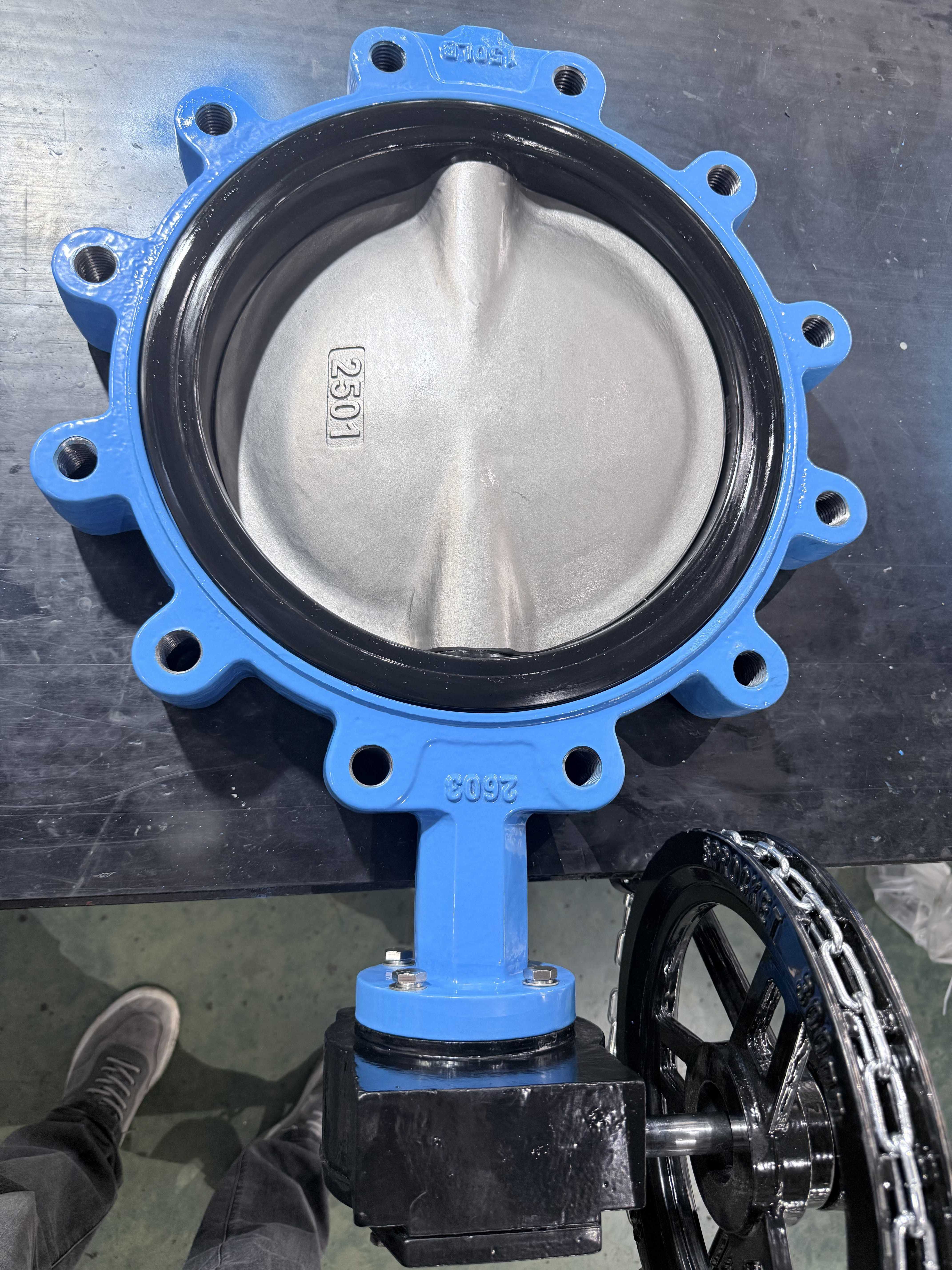

La válvula de mariposa de tipo orejeta de 14 pulgadas (DN350) de Laux Valve es una solución de control de flujo de alta resistencia diseñada para un rendimiento fiable en sistemas de suministro de agua, tratamiento de aguas residuales, climatización y procesos industriales. Esta válvula cuenta con un asiento de HEPDM (EPDM hidrogenado) moldeado con precisión, un elastómero avanzado que ofrece una resistencia superior al calor, a los productos químicos y un sellado duradero en comparación con el caucho EPDM estándar.

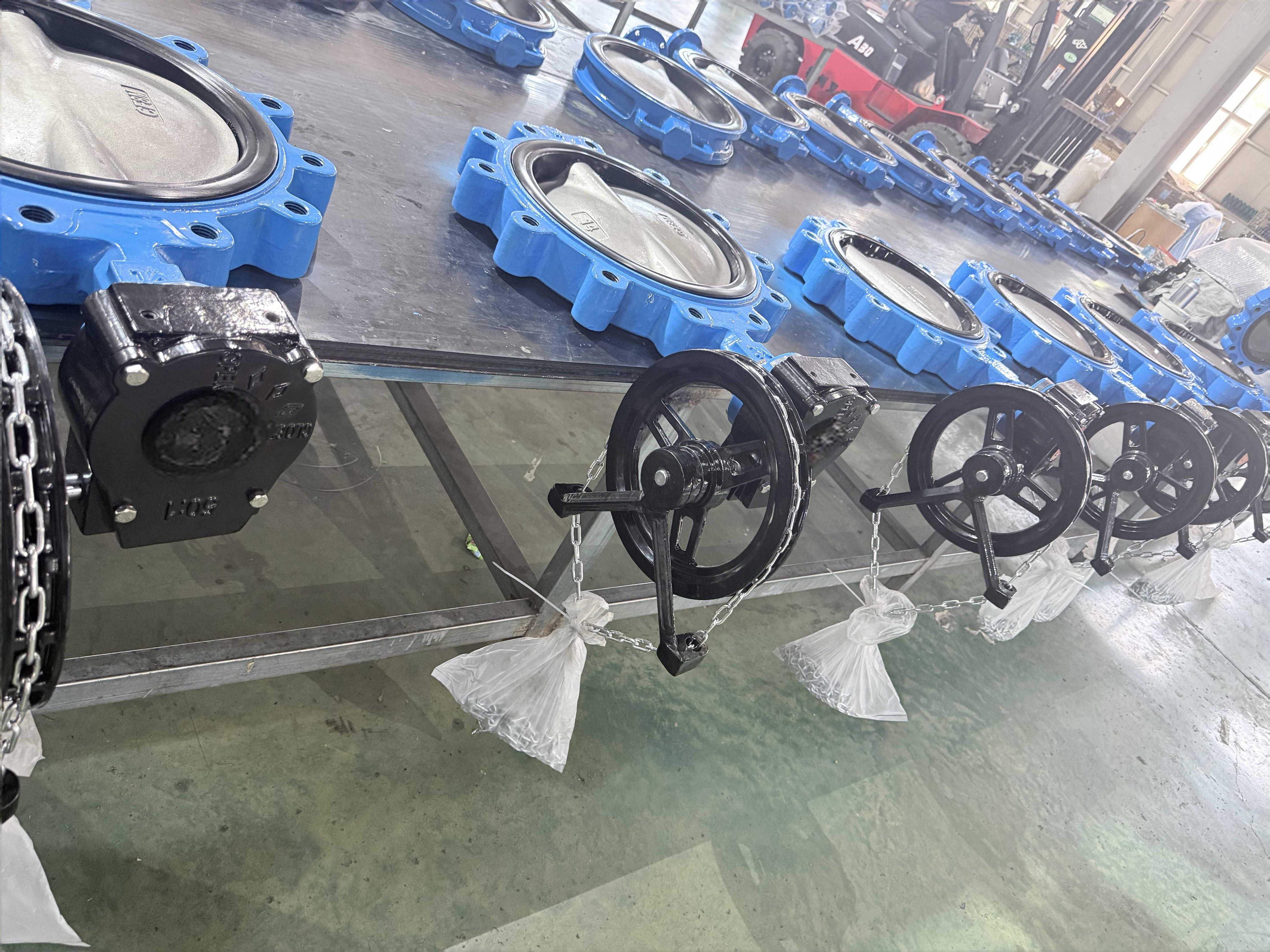

Equipada con un robusto mecanismo de accionamiento por cadena, esta válvula de mariposa con orejetas permite una fácil operación manual incluso en posiciones elevadas o de difícil acceso. El mecanismo de cadena proporciona un funcionamiento suave y preciso con un mínimo esfuerzo, lo que la hace ideal para tuberías instaladas en altura, en fosos de válvulas o en espacios confinados donde no es posible el acceso directo mediante palanca.

El diseño del cuerpo tipo orejeta incorpora orificios roscados en ambas bridas, lo que permite un funcionamiento sin fugas a la presión nominal máxima según la Clase 150 (PN16), una característica de seguridad fundamental para el aislamiento de tuberías, el mantenimiento aguas abajo y las aplicaciones de final de línea. Fabricada y probada de acuerdo con las normas API 609, EN 593 y MSS SP-67, esta válvula ofrece un cierre bidireccional hermético y una fiabilidad a largo plazo en condiciones de servicio exigentes.

2. Características y beneficios clave

• Asiento HEPDM — Elastómero avanzado de alta temperatura: El EPDM hidrogenado (HEPDM) ofrece una resistencia al calor significativamente mejorada (hasta +150 °C / +302 °F) y a los productos químicos en comparación con el EPDM estándar. El HEPDM proporciona una excelente resistencia al vapor, al agua caliente, al ozono, a la intemperie y a los ácidos y álcalis diluidos, lo que lo hace ideal para aplicaciones industriales exigentes. El material también cumple con las normas WRAS y NSF 61 para el contacto con agua potable.
• Diámetro grande de 14 pulgadas (DN350): Diseñada para tuberías de alto caudal en sistemas de distribución de agua municipales, sistemas de refrigeración industrial y plantas de tratamiento de aguas residuales. Su diseño de paso total minimiza la caída de presión en la válvula, reduciendo el consumo de energía y los costos de bombeo en funcionamiento continuo.
• Operador de rueda dentada: fácil operación desde arriba: El actuador de cadena de alta resistencia permite un manejo manual cómodo desde el suelo cuando la válvula está instalada en altura. La cadena ofrece una reducción de engranajes de 4:1 para una apertura y cierre suaves y sin esfuerzo. Longitud de cadena estándar: 2 metros (personalizable). La cadena está completamente cerrada para mayor seguridad del operario y protección contra la intemperie.
• Carrocería con orejetas — Capacidad de servicio sin salida: Los insertos roscados en ambas bridas permiten una instalación segura entre bridas ANSI B16.5 Clase 150. El diseño de orejetas admite servicio de extremo cerrado a presión nominal máxima, eliminando la necesidad de una brida aguas abajo durante el mantenimiento y permitiendo el aislamiento de un lado de la tubería sin despresurizar el sistema.
• Cierre hermético bidireccional: El asiento HEPDM de ajuste a presión proporciona un sellado bidireccional hermético conforme a la norma ANSI FCI 70-2 Clase VI (cero fugas). El asiento es totalmente reemplazable sin necesidad de herramientas especiales, lo que reduce el tiempo de inactividad por mantenimiento y los costos de reemplazo.
• Brida superior ISO 5211 — Montaje directo del actuador: La brida superior de la válvula cumple con la norma ISO 5211, lo que permite el montaje directo de la caja de engranajes de la rueda dentada (y una futura actualización a un actuador neumático o eléctrico si fuera necesario) sin soportes ni adaptadores adicionales.
• Diseño de vástago antiexplosión: El vástago monobloque de acero inoxidable incorpora un sistema de retención antiexplosión que garantiza que permanezca firmemente sujeto al cuerpo de la válvula incluso en condiciones de alta presión. Máxima seguridad operativa para el personal y los equipos circundantes.
• Recubrimiento epoxi duradero: El cuerpo de hierro dúctil está recubierto con pintura epoxi de alto espesor (azul RAL 5015 estándar, de 80 a 120 micras) para una protección excepcional contra la corrosión en ambientes acuáticos y de aguas residuales. Se pueden solicitar colores y especificaciones de recubrimiento personalizados.
• Trazabilidad completa de los materiales: Cada válvula recibe un número de serie único con trazabilidad completa: certificaciones de materia prima (MTC 3.1), registros de inspección dimensional, informes de pruebas hidrostáticas y resultados de pruebas de fugas en el asiento.
• Probado al 100% en fábrica: Antes del envío, cada válvula se somete a una prueba hidrostática de la carcasa (1,5 veces la presión nominal) y a una prueba de estanqueidad del asiento (1,1 veces la presión nominal). Los certificados de prueba se incluyen con cada pedido.

3. Especificaciones técnicas

4. Datos dimensionales (14" / DN350)

5. HEPDM frente a EPDM estándar: ¿Por qué HEPDM?

6. Aplicaciones típicas

• Suministro y distribución de agua municipal: Las válvulas de mariposa con orejetas de 14" y rueda dentada se utilizan ampliamente en plantas de tratamiento de agua, estaciones de bombeo y tuberías principales de transmisión para un control de flujo y un aislamiento fiables en puntos de instalación elevados o subterráneos.
• Tratamiento de aguas residuales: El asiento de HEPDM ofrece una excelente resistencia a los gases residuales, los productos químicos diluidos y el agua caliente que se encuentran habitualmente en las aplicaciones de aguas residuales municipales e industriales. El accionamiento por cadena permite una operación sencilla en fosos y galerías de válvulas.
• Sistemas de climatización y calefacción centralizada: Ideal para sistemas de circulación de agua caliente, redes de calefacción urbana y circuitos de agua de refrigeración, donde la alta resistencia a la temperatura del HEPDM y la facilidad de funcionamiento de la rueda dentada son factores críticos.
• Tuberías para procesos industriales: Adecuado para las industrias de procesamiento químico, generación de energía, pulpa y papel, procesamiento de alimentos y minería, donde se requiere un aislamiento confiable y capacidad de servicio sin salida.
• Sistemas de protección contra incendios: Las válvulas de mariposa con polea de cadena se instalan habitualmente en depósitos de agua contra incendios, sistemas de tuberías ascendentes de rociadores y estaciones de bombas contra incendios, donde la instalación en altura es la práctica habitual.
• Sistemas de riego y agua para la agricultura: Las tuberías de riego de gran diámetro se benefician del bajo mantenimiento de la válvula, su sellado fiable y el fácil funcionamiento de la rueda dentada en ubicaciones remotas del campo.
• Marina y plataformas petrolíferas: Adecuado para sistemas de refrigeración por agua de mar, tratamiento de agua de lastre y tuberías a bordo de buques donde la resistencia a la corrosión y el funcionamiento fiable en espacios confinados son esenciales.
• Minería y procesamiento de minerales: Las aplicaciones en líneas de agua de proceso, gestión de relaves y aislamiento de lodos se benefician de la robusta construcción en hierro dúctil de la válvula y de la durabilidad del asiento de HEPDM.

7. Normas y certificaciones

• Estándar de diseño: API 609, EN 593, MSS SP-67
• Cara a cara: API 609 Tabla 1, EN 558 Serie 20
• Conexión de brida: ASME B16.5 Clase 150, EN 1092-1 PN10/PN16
• Estándar de prueba: API 598, EN 12266-1
• Brida superior: ISO 5211
• Gestión de la calidad: Certificación ISO 9001:2015
• CE / PED: Disponible bajo petición.
• WRAS: Apto para el contacto con agua potable (Reino Unido)
• NSF 61 / 372: Certificado para sistemas de agua potable (EE. UU.)

8. Cómo realizar un pedido

Al realizar una consulta o un pedido, proporcione la siguiente información para obtener un presupuesto y una configuración precisos:

1. Tamaño: 14" / DN350
2. Clasificación de presión: Clase 150 / PN16
3. Material del cuerpo: Hierro dúctil / Hierro fundido / Acero al carbono / Acero inoxidable
4. Material del disco: Hierro dúctil con recubrimiento epoxi / CF8M (acero inoxidable 316) / CF8 (acero inoxidable 304)
5. Material del asiento: HEPDM / EPDM / NBR / PTFE / FPM (Viton)
6. Operador: Rueda dentada (estándar) / Caja de cambios manual / Actuador neumático / Actuador eléctrico
7. Longitud de la cadena: Longitud estándar de 2 m o longitud personalizada.
8. Revestimiento: Azul RAL 5015 estándar / Color RAL personalizado
9. Cantidad: Número de unidades requeridas y calendario de entrega
10. Requisitos especiales: Vástago extendido, pruebas especiales, documentos de certificación (3.1/3.2), inspección por terceros

9. ¿Por qué elegir Laux Valve?

10. Embalaje y envío

• Embalaje: Caja de madera contrachapada de alta resistencia o caja de madera con estructura de acero, apta para transporte marítimo. Cada válvula se envuelve y asegura individualmente. Las caras de las bridas están protegidas con tapas de plástico. La rueda dentada y la cadena se embalan por separado junto con los accesorios de instalación.
• Documentos de envío: Factura comercial, lista de empaque, conocimiento de embarque/guía aérea, certificado de origen (COO), certificado de prueba de materiales (EN 10204 3.1), informe de prueba hidrostática, etiqueta de válvula con número de serie.
• Puerto de carga: Puerto de Tianjin, China (según lo solicitado)
• Condiciones de envío: FOB / CIF / CFR / EXW / DDP
• Plazo de entrega: De 7 a 15 días laborables para la configuración estándar; de 15 a 30 días laborables para pedidos personalizados.

11. Garantía

Laux Valve proporciona una Garantía de 12 meses A partir de la fecha de envío, la garantía cubre defectos de fabricación en materiales y mano de obra bajo condiciones normales de uso y servicio. La garantía cubre el reemplazo o la reparación de válvulas defectuosas sin cargo alguno. No cubre daños causados por instalación incorrecta, mal uso, modificación no autorizada o desgaste normal de los materiales reemplazables del asiento/sello.
