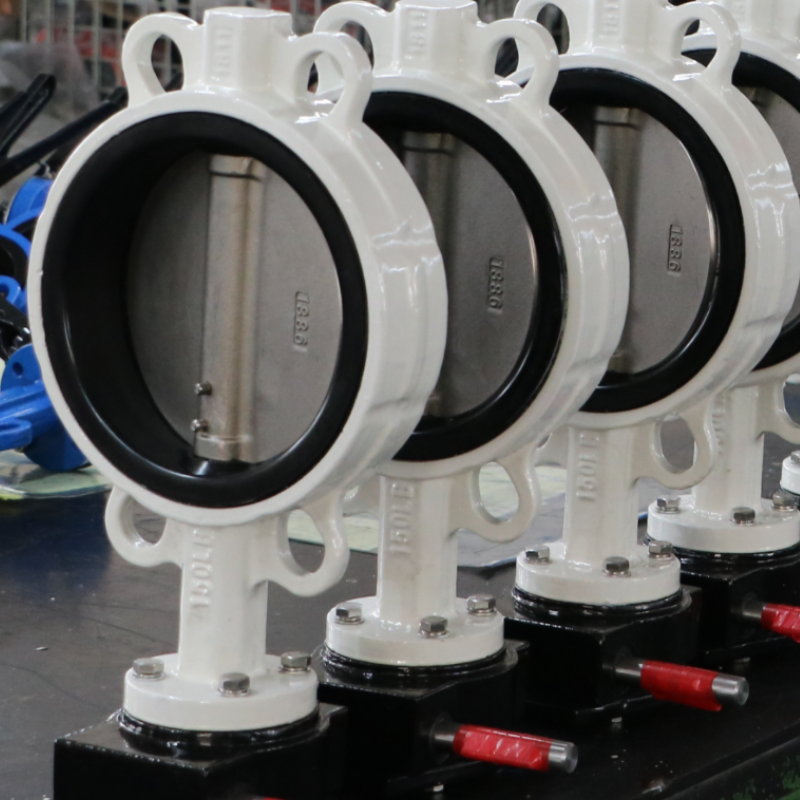

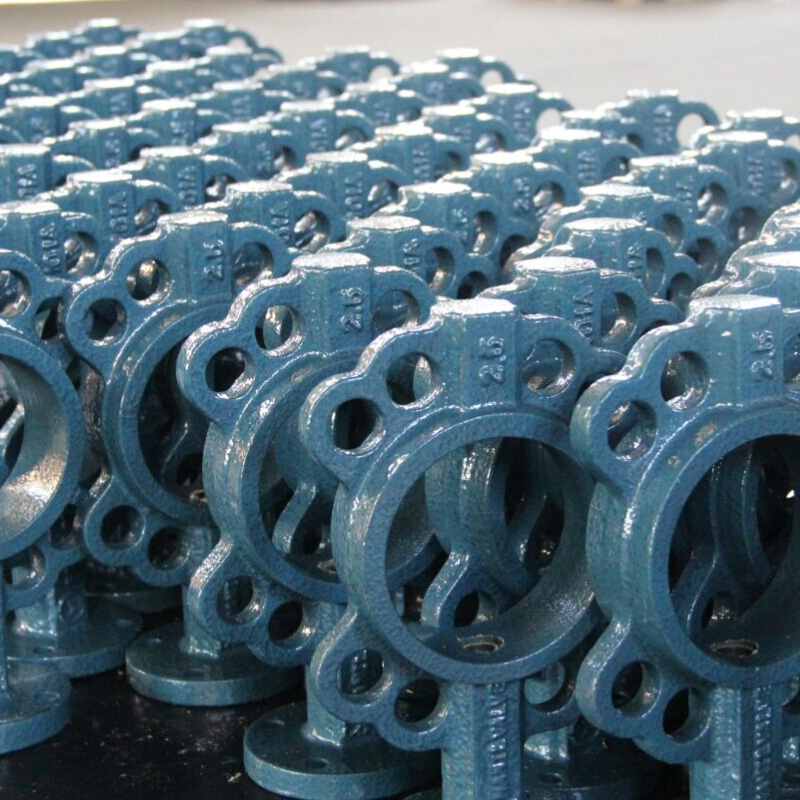

Estructura de una sola pieza fabricada en hierro dúctil, hierro fundido o acero inoxidable.

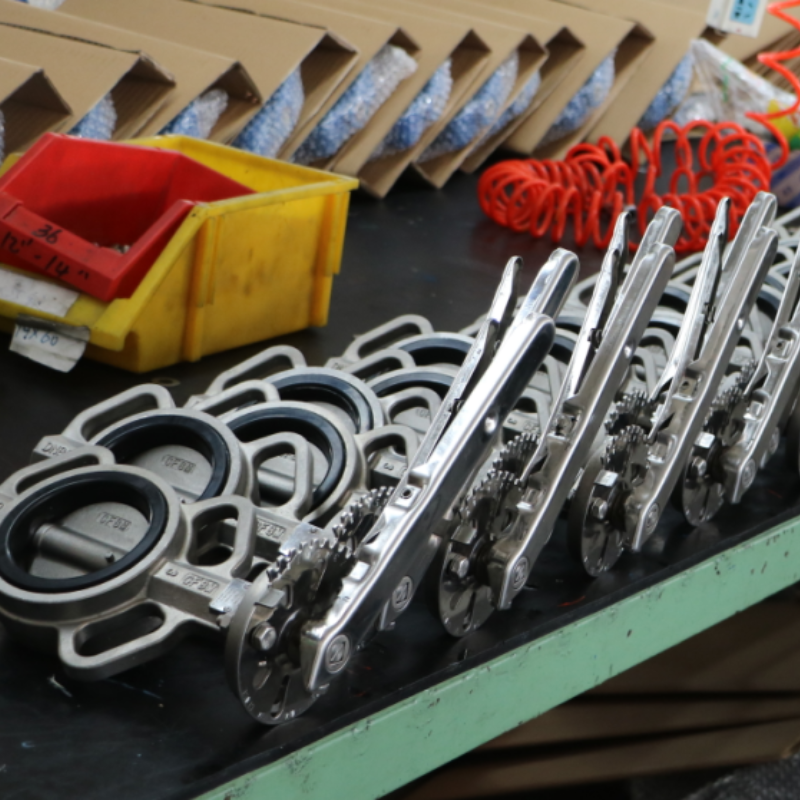

La base de montaje ISO 5211 con vástago cuadrado o de tipo chaveta permite la activación de montaje directo para operaciones manuales (palanca y engranaje), neumáticas y eléctricas.
El casquillo de teflón del vástago garantiza una larga vida útil incluso durante periodos prolongados de actividad. El par de apriete reducido facilita el manejo manual y proporciona un soporte máximo al eje.
El vástago de dos piezas de alta resistencia elimina los pasadores cónicos o los tornillos de disco, que con frecuencia fallan prematuramente debido a la abrasión, la corrosión o la fatiga.
Todas las piezas fundidas del disco están mecanizadas y pulidas esféricamente para prolongar la vida útil del asiento y lograr un cierre hermético. El asiento está disponible en versión de cartucho con respaldo de aluminio o de resina fenólica encapsulada.
El diseño del asiento tipo cartucho permite un cambio sencillo sin necesidad de herramientas especiales. Se ofrece una opción de disco reducido para aplicaciones de baja presión, que requieren un par motor menor y actuadores más pequeños.
La carcasa se somete a pruebas al 150 % y el asiento al 110 % de la presión máxima de trabajo.
Miedos sobre el producto
1. Su diseño compacto y ligero facilita la instalación y el mantenimiento.
2. Se puede montar en cualquier lugar requerido; presenta una construcción simple y compacta con un funcionamiento rápido de encendido y apagado de 90 grados.
3. El par de funcionamiento se minimiza para mejorar la eficiencia energética.
4. Proporciona un sellado hermético sin fugas durante las pruebas de presión.
5. Amplia gama de materiales disponibles, adecuados para diversas aplicaciones en diferentes medios.
6. Larga vida útil, probada para soportar decenas de miles de ciclos de apertura y cierre sin fallar.
7. La curva de flujo se aproxima a una línea recta, lo que demuestra un excelente rendimiento de regulación.
Presión de trabajo/prueba
| Tamaño |
DN |
40 mm-300 mm |
350 mm-1200 mm |
| Pulgada |
1-1/2''-12'' |
14''-24'' |
| Laboral |
16 bares |
10 bares |
| Pruebas |
Caparazón |
24 bares |
15 bares |
| Sello |
17,6 bar |
11 bares |
Temperatura de funcionamiento
| Material del asiento |
EPDM |
NBR |
FKM |
PTFE |
| Temperatura |
-10℃ a 120℃ |
-10℃ a 80℃ |
-15℃ a 200℃ |
-25℃ a 180℃ |
| Parte |
Material |
| Cuerpo |
Hierro fundido Hierro dúctil WCB CF8 CF8M CF3M Acero dúplex Al-Bronce |
| Desct |
Hierro dúctil CF8 CF8M CF3M Acero dúplex Al-Bronce Recubierto de Harlar |
| Eje |
SS410 SS416 SS420 SS431 SS316 17-4PH |
| Asiento |
EPDM NBR PTFE FKM Silicona |
| Cojinete |
Bronce de PTFE reforzado con fibra de vidrio |
| Palanca |
Hierro maleable, acero al carbono, aluminio, acero inoxidable SS316 |
| Caja de cambios |
Hierro dúctil Aluminio SS316 |
Protección contra la corrosión
Aerosol de resina epoxi en polvo. El espesor mínimo no debe ser inferior a 300 micras.
Opciones de disco
Eje pasante con pasador
Disco sin pines
Diseño concéntrico de disco delgado (DN50-DN350)
Opciones de asientos
Asiento de goma del cartucho
NOTA:
*El extremo del vástago puede ser de doble chaveta y tipo D. A partir de DN700, el extremo del vástago es de doble chaveta.
*La conexión de brida de la tabla anterior puede ser DIN2501 PN16, ASME B16.47-A 125/150LB, BS4504 PN10/PN16, JIS 10K, Tabla D, Tabla E
* La distancia entre caras de las válvulas DN400 puede ser de 85,7 mm y 102 mm. La distancia entre caras de las válvulas DN450 puede ser de 104 mm y 114 mm.
